BHR-38型負荷傳感器
產 品 圖
壓力傳感器介紹
□主要技術指標
靈敏度：1mv/V±0.5%
非線性：<±0.05%R.O
滯 后：<±0.03%R.O
重復性：<±0.02%R.O
輸入阻抗：650Ω ± 10Ω
輸出阻抗：610Ω ± 3Ω
激勵電壓：推薦DC10V
最大DC15V.
零點溫度影響：0.03%R.O/10℃
輸出溫度影響：0.03%R.O/10℃
工作溫度范圍：﹣30℃～﹢70℃
安全過載能力：150%F.S
推薦激勵電壓10～12V DC
最大激勵電壓 15V DC
密封等級：IP68
材 質：合金鋼
電 纜：長12米 ?6
□ 量程規(guī)格：2,3,5,10,15,20,30,40,50t

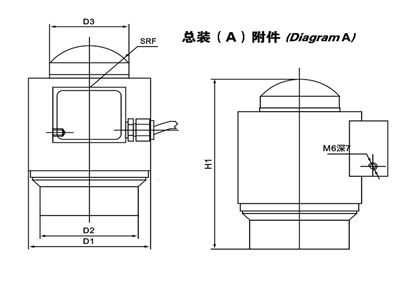

□ 安裝尺寸：見附圖
□ 傳感器接線
Exc﹢(紅色)，Exc﹣(黑色)，
Sig﹢(綠色)，Sig﹣(白色)
額定載荷（t）Rated Load | 2.5～5 | 10～50 |
D1 | ?87 | ?87 |
D2 | ?70 | ?70 |
D3 | ?24 | ?54 |
H1 | ?138.5 | ?138.5 |
F | 15 | 35 |
