壓力傳感器系列

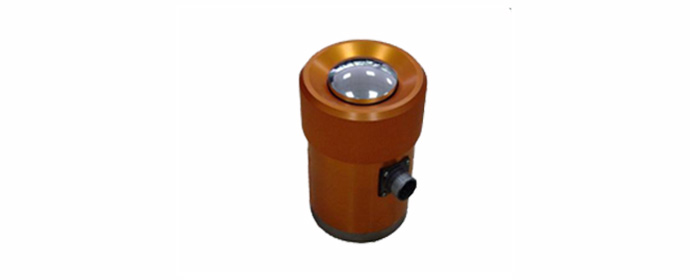

BHR-4M壓式負荷傳感器
產 品 圖
壓力傳感器介紹
□ 用途特點: 規格齊全, 自振頻率高
□主要技術指標:
靈敏度:100~700kg 1mv/V 1000kg以上 1.5mv/V
非線性:<±0.5%R.O
滯 后:<0.5%R.O
重復性:<0.5%R.O
激勵電壓:推薦10V(AC或DC) 最大15V(AC或DC).
橋路阻抗:700Ω
工作溫度: -10~50℃
零點溫度影響:0.4%R.O/10℃
允許過載能力:20%RL
□量程規格:

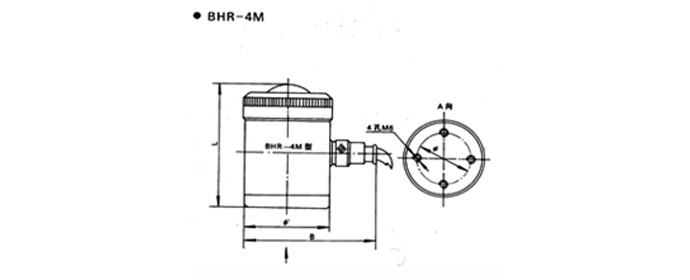

型 號/規格( Kg) | 外形尺寸mm( ?×L×W) | 安裝尺寸 | |
BHR-4 M/300 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/300 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/500 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/700 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/1000 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/1500 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/2 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/3 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/5 000 | ?65×88×75 | ?38×4-M6 | |
BHR-4 M/7 000 | ?65×88×75 | ?38×4-M6 |
外接線(航空接插件):
激勵電壓:1+(紅色),4-(白色)
輸出信號:2+(綠色或黃色),3-(黑色或蘭色)
